Arbejdstegning og detalje tegning

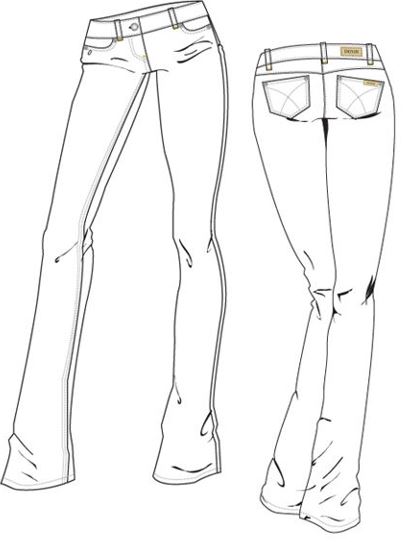

- Laves af designeren og viser alt det man kan se direkte på modellen. Man skal altid vise arbejdstegningen forfra og bagfra. Efter designeren sendes arbejdstegningen til konstruktøren der udvikleret mønster ud fra arbejdstegningen. Detalje tegningen skal vise og fremhæve vigtige detaljer på modellen, så konstruktøren ved hvordan detaljerne præcist skal se ud, når man laver konstruktionen af modellen.
Arbejdstegning er den dokumentation designeren aflevere til konstruktøren, og som man derefter konstruere mønstre ud fra. Det er designerens dokumentation til konstruktøren.
Hvad er en arbejdstegning
Arbejdstegningen er lavet af en designer og den dokumentation der følger modellen gennem de forskellige led i produktionen
Det er også den dokumentation konstruktøren anvendes til at udvikle modellen efter-
Inden arbejdstegningen afleveres til konstruktøren skal der laves forskellig dokumentation der følger tegningen.
Hvordan skal arbejdstegning laves?
- Gerne tegnet i et CAD program
- Tegner man i hånden skal det være med lineal og tynd sort tusch
- Der er ikke farver på en arbejdstegning
- Der skal være mål med på arbejdstegningen ud fra en standart størrelse
- Arbejdstegningen SKAL altid vises forfra og bagfra (fra siden kun hvis det er vigtigt for forståelsen af modellen)
- Arbejdstegning til møbler SKAL altid vises forfra, bagfra og fra siden
Hvilken dokumentation skal til en arbejdstegningen
- Man skal angive den grundstørrelse man arbejder ud fra (det er gerne str. 38C/M for damer)
- Man skal anføre hvor stor man ønsker grundstørrelsen
- I målskemaet til det færdige produkt, skal man også angive hvor stor spring der er mellem størrelserne
Fra skitse til arbejdstegning:
Man kan tegner arbejdstegninger ud fra skitser, som produktionen kan forstå og læse. Det visuelle er så vigtigt for produktionen, som måske ikke kan engelsk.
Her har du 7 genveje til super gode arbejdstegninger
trin 1. Find styles som ligger tæt op af den pasform du ønsker i dit design. Det kan være en gammel style, et stk. yndlingstøj i skabet eller tøj fundet i en genbrugs forretning der minder om stylen du har i tankerne.
trin 2. Lav en skitse og ud fra dem arbejdstegning med stikninger, knapper, og beskrivelser af læg og detaljer. Jo flere detaljer der er på arbejdstegningen til modelkonstruktøren, des nemmere er det som modelkonstruktør at sætte sig ind, hvad designeren har tænkt sig. Arbejdstegningen skal vises forfra og bagfra og evt. fra siden.
trin 3. Vis hvad der er af kendetegn ved dit tøj. Nogle designer er til smalle skuldre, nogle til smalle ærmer og mens nogen gerne vil skjule knæ i deres designs, fordi de finder knæ usexet. Spørg dig selv, hvad er kendetegnene ved mine designs?
trin 4. Lav en underlægning skabelon også kaldt en gine. Tegn dine skitser eller arbejdstegninger over en underlægning model, som du giver videre til din modelkonstruktør, på den måde kan din konstruktør se, hvor du har ment nederdelen skal gå til under knæet.
trin 5. Giv små mål med på detaljer. Hvis du som designer har en ide, hvor lang du gerne vil have slidsen i ærmet, så skriv det på arbejdstegningen. På den måde har du og din konstruktør sparet en tilretning på proto-modellen.
trin 6. Vis gerne inspirations billeder til din modelkonstruktion. På den måde tager du som designer din modelkonstruktør med ind i dit univers, og det bliver nemmere at ramme din ide.
trin 7. Find eksempler på meget specielle detaljer ved hjælp af prøver eller billeder. Som modelkonstruktør kan man sagtens forstå at forskellige elementer komprimeres i en style.
Gine
Når man skal lave arbejdstegninger, så skal man altid tegne modellen forfra og bagfra.
Vigtigt for arbejdstegningen:
- Det bedste er hvis man har mulighed for at lave sin arbejdstegning i et tegneprogram på din PC
- Laver man den på papir, så skal den laves med sort tusch 0,5
- Den laves med lige streger efter lineal
- Man tegner alt det man kan se på modellen, hvis den lægger fladt ud på et bord
- Arbejdstegningen skal være tydelig
- Det skal gerne være en arbejdstegning med mål i modeldokumentationen
Detaljetegning
Detalje-tegning
Detalje-tegning er et udsnit at f.eks. en arbejdstegning, som man vil vise forstørret, så man kan se detaljen tydeligt.
Det er en lille afgrænsning af en større helhed, som man ønsker at fremhæve. Det er et udsnit af modellen.

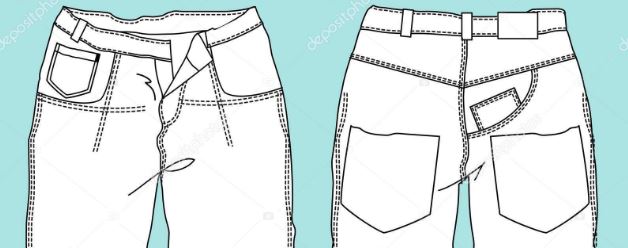

Det er vigtigt at detalje-tegningen er præcis, da den skal være uddybende for arbejdstegningen eller en del af en detalje eller metode man ønsker skal laves et givent sted. På det viste eksempel er der vist en detalje af en gylp på et par herrebukser, og det er vist som en detalje-tegning. Det kan også være godt at skrive hvad de forskellige dele er på detaljen.
Arbejdstegning i Illustrator
Arbejdstegning i Illustrator
I Illustrator kan man lave professionelle arbejdstegninger.
Når man arbejder i Illustrator, så er det godt at anvende den samme skabelon hver gang til de forskellige dele, for så kan man nemt lave et bibliotek, som man kan hente de enkelte dele i og derved ikke behøver tegne en hel model hver gang.
Det er vigtigt hvordan man laver tegningen, da man arbejder i lag og skal lukke de enkelte dele og lægger dem i den rækkefølge de skal lægge i tegningen.
På tegningen ved siden af, ser man en færdig skjorte, for og bag, og farvelagt.
På den nederste skjorte uden farve, ser man de lag skjorten er bygget op med, så det er vigtigt man får lagt delene i lag og får dem lukket, for ellers kan man ikke få det farvelagt.
Derudover er det vigtigt at de forskellige tegninger (for og bag) får deres eget samlede lag i lagopbygning.
Til at kopier en linje tryk Windos: CTRL + C og CTRL + F _ Mac: CBM + C og CMB + F
Film & links
BASIS KENDSKAB TIL ILLUSTRATOR + TEGNE EN T-SHIRT Starte op med at lære at kende de forskellige Tool og lave en Tshirt: lave Flat drawing: https://www.youtube.com/watch?v=2y_NMaXhVIY
